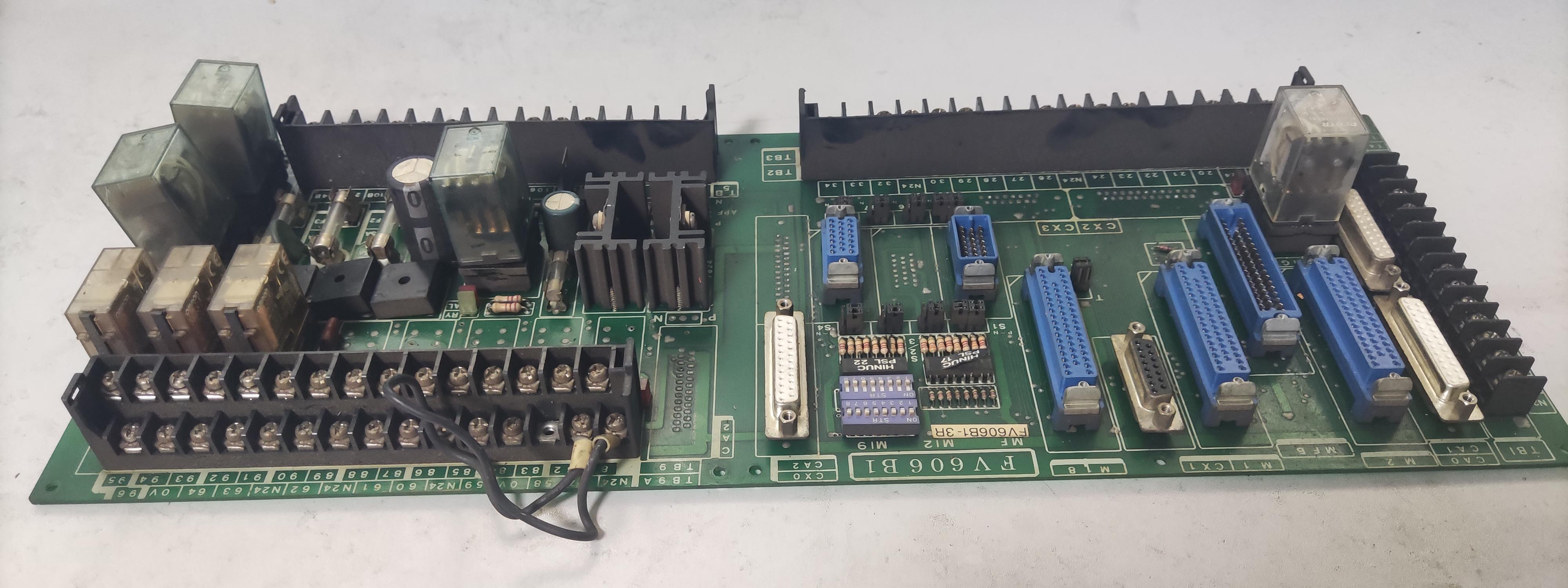

機床PLC電路板維修

電路板故障診斷

外觀檢查：首先檢查 PLC電路板的外觀，查看是否有明顯的損壞跡象，如燒焦、變形、破裂、焊點松動等。

如果發(fā)現(xiàn)外觀有問題，可能需要進一步檢查相關部件是否損壞。

電源檢查：接通電源（在確保安全的情況下），檢查 PLC 電路板的電源部分是否正常。

測量電源電壓是否在正常范圍內，電源指示燈是否亮起。

如果電源有問題，可能是電源模塊損壞、電源線接觸不良或電源電路中的其他部件故障。

信號檢查：根據機床的工作原理和 PLC 程序，檢查輸入輸出信號是否正常。

可以通過觀察 PLC 上的輸入輸出指示燈、使用萬用表測量信號電壓或電流等方式進行檢查。

如果信號異常，可能是輸入輸出模塊損壞、傳感器故障或信號線路問題。

通信檢查：如果機床的 PLC 系統(tǒng)與其他設備或模塊有通信連接，檢查通信是否正常。

可以通過查看通信指示燈、使用通信測試工具或在 PLC 編程軟件中查看通信狀態(tài)等方式進行檢查。

如果通信有問題，可能是通信模塊損壞、通信線路故障或通信參數設置不正確。
